¿Quieres incorporar luces LED a tus maquetas, pero no sabes cómo conectarlas? Iluminar una casa en miniatura, un barco o una maqueta arquitectónica puede parecer complicado si nunca has trabajado con pequeños componentes eléctricos.
La buena noticia es que puedes comenzar con un circuito sencillo y aprender a incorporar iluminación a tus proyectos de modelismo y manualidades.
En esta guía conocerás las partes de una luz LED, cómo funciona y qué debes considerar para conectarla correctamente. También revisaremos los materiales necesarios y algunos consejos para conseguir una iluminación adecuada para tu maqueta.
Antes de instalar luces LED en tu maqueta, es importante conocer algunos conceptos básicos. Cada LED tiene una polaridad y necesita una alimentación eléctrica adecuada para funcionar correctamente.
También debes considerar que, dependiendo del tipo de LED y de la fuente de alimentación que utilices, puede ser necesario incorporar una resistencia para limitar la corriente y evitar que el componente se dañe.
A continuación, conoceremos las partes de un LED y cómo realizar una conexión sencilla para incorporar iluminación a tus proyectos.
Tabla de Contenidos
PARTES DE UN LED
Antes de conectar las luces LED a tu maqueta, es importante conocer sus componentes y entender cómo funcionan.
Un LED (diodo emisor de luz) es un componente electrónico que produce luz cuando circula corriente eléctrica a través de él en las condiciones adecuadas. Su pequeño tamaño permite utilizarlo para iluminar casas en miniatura, barcos, maquetas arquitectónicas y otros proyectos de modelismo.
En la siguiente imagen puedes identificar las principales partes de un LED convencional de dos patillas.
¿Cuáles son las partes de un LED?
- Cápsula o lente plástica: protege los componentes internos y permite que la luz salga al exterior. Dependiendo del modelo, puede ser transparente o de color.
- Chip semiconductor (plaqueta): es el pequeño componente encargado de producir la luz cuando recibe corriente eléctrica en las condiciones adecuadas.
- Yunque y copa reflectora: forman parte de la estructura interna que sostiene el chip. La copa ayuda a dirigir la luz hacia el exterior.
- Hilo conductor: es un filamento metálico muy fino que conecta uno de los contactos del chip con uno de los terminales internos del LED.
- Ánodo (+): es el terminal por el que entra la corriente eléctrica convencional. En los LED comunes de dos patillas, generalmente corresponde a la patilla más larga.
- Cátodo (−): es el terminal por el que sale la corriente eléctrica convencional. Generalmente corresponde a la patilla más corta.
¿Cómo identificar el positivo y el negativo de un LED?
Antes de instalar un LED en tu maqueta, debes identificar correctamente sus terminales para conectarlo con la polaridad adecuada.
En un LED convencional de dos patillas sin recortar, la patilla larga suele ser el ánodo (+) y la corta, el cátodo (−). Muchos modelos también tienen un borde plano en la base de la cápsula que identifica el lado del cátodo.
Si las patillas han sido recortadas o estás utilizando un modelo diferente, consulta las especificaciones del fabricante para identificar sus terminales.
Recuerda que un LED necesita una alimentación adecuada y que, según la fuente de energía y el circuito utilizado, puede requerir una resistencia para limitar la corriente y evitar daños.
Si deseas profundizar en sus características eléctricas, la polaridad y el uso de resistencias, puedes consultar esta guía técnica, especializada en electrónica y circuitos LED.
VENTAJAS DEL USO DE LUCES LED
Las luces LED cuentas con múltiples ventajas por sobre otras luminarias. A continuación, te dejo las que consideramos más importantes a la hora de utilizarlos en nuestros proyectos de manualidades:
- Tienen una larga vida útil.
- Su consumo eléctrico es muy bajo.
- Tienen un alto nivel de eficiencia.
- Sus dimensiones son reducidas.
- Resistentes a golpes o vibraciones.
- Resistencia a variaciones de temperatura.
- No emiten radiación UV o IR
- No poseen filamentos ni gas como las lámparas fluorescentes
COMO CONECTAR LAS LUCES LED
Incorporar iluminación a una maqueta es más sencillo cuando conocemos los componentes y entendemos cómo realizar una conexión básica.
Antes de comenzar, debemos elegir una fuente de alimentación compatible con nuestras luces LED. Algunos modelos funcionan con tensiones cercanas a los 3 V, mientras que otros necesitan condiciones diferentes. Por eso, es importante revisar las especificaciones del fabricante antes de conectarlos.
Para esta primera prueba utilizaremos un circuito sencillo con una luz LED convencional, una fuente de alimentación adecuada y los elementos necesarios para realizar una conexión segura.
Materiales necesarios
- Una luz LED de dos terminales.
- Una pila y un portapilas compatibles con el LED.
- Cables de conexión.
- Cinta aisladora y funda termoretráctil
- Una resistencia limitadora de corriente, cuando corresponda según las características del LED y la fuente de alimentación.
Paso 1. Identifica los terminales del LED
Como vimos anteriormente, las luces LED convencionales tienen dos terminales: el ánodo (+) y el cátodo (−).
Generalmente, la patilla más larga corresponde al ánodo y la más corta al cátodo, siempre que no hayan sido recortadas.
Si tu LED tiene cables previamente instalados, identifica su polaridad según las indicaciones del fabricante.
Paso 2. Prepara los cables de conexión
Para realizar la prueba, utilizaremos dos cables: uno para conectar el lado positivo de la alimentación y otro para el negativo.
Habitualmente se utiliza el cable rojo para el positivo y el negro para el negativo, aunque los colores pueden variar según el fabricante.
Si utilizas cables sin terminales preparados, retira cuidadosamente una pequeña parte del aislamiento de sus extremos para dejar el conductor metálico expuesto.
Paso 3. Conecta la luz LED
Con la fuente de alimentación desconectada, une el terminal positivo del circuito al ánodo del LED y el terminal negativo al cátodo, siguiendo el esquema adecuado para los componentes que estés utilizando.
Si el circuito requiere una resistencia limitadora, debes incorporarla en serie con el LED. Su valor debe calcularse considerando la tensión de alimentación y las características del componente.
Asegúrate de que las conexiones estén firmes y de que los conductores expuestos no entren accidentalmente en contacto entre sí.
Las imágenes que verás acontinuación, representan una conexión básica ilustrativa y que el circuito debe adaptarse a las especificaciones del LED y la alimentación utilizada.
Paso 4. Comprueba que el LED encienda
Una vez terminadas las conexiones, instala la pila en su portapilas respetando la polaridad indicada.
Si los componentes son compatibles y la conexión está correctamente realizada, el LED debería encenderse.
Si no funciona, desconecta la alimentación y revisa la polaridad, el estado de la pila y las conexiones.
No pruebes el LED con baterías de mayor voltaje al azar. Una alimentación inadecuada puede dañarlo.
Paso 5. Aísla las conexiones
Cuando hayas comprobado que el circuito funciona correctamente, protege los conductores expuestos para evitar contactos accidentales.
Puedes utilizar cinta aisladora o tubos termorretráctiles adecuados al tamaño de los cables.
Si decides soldar las conexiones, realiza este procedimiento con los componentes desconectados de la fuente de alimentación.
Nunca sueldes directamente sobre una pila de botón. Utiliza un portapilas o un sistema de conexión apropiado.
Paso 6. Incorpora la iluminación a tu maqueta
Ahora que sabes cómo conectar una luz LED, puedes comenzar a planificar la iluminación de tu proyecto.
Antes de instalar los componentes, identifica los puntos que deseas iluminar y determina dónde ubicarás los cables y la fuente de alimentación.
Si necesitas incorporar varias luces, revisa las características de cada LED y asegúrate de que la fuente de alimentación pueda suministrar la corriente necesaria.
No todos los circuitos permiten conectar múltiples luces de la misma manera. Si utilizas un kit de iluminación, sigue las instrucciones correspondientes a sus componentes.
Una vez que hayas comprobado el funcionamiento del circuito completo, podrás fijar las luces y ocultar cuidadosamente los cables dentro de la maqueta.
Antes de instalar las luces, es posible que necesites realizar pequeñas perforaciones para introducir los LED o pasar los cables por el interior de tu maqueta. Para evitar dañar las piezas, es importante utilizar una broca adecuada según el material y el diámetro que necesitas.
Si tienes dudas sobre qué herramienta utilizar, te recomendamos revisar nuestra guía sobre brocas para modelismo, donde encontrarás consejos para realizar perforaciones precisas en tus proyectos.

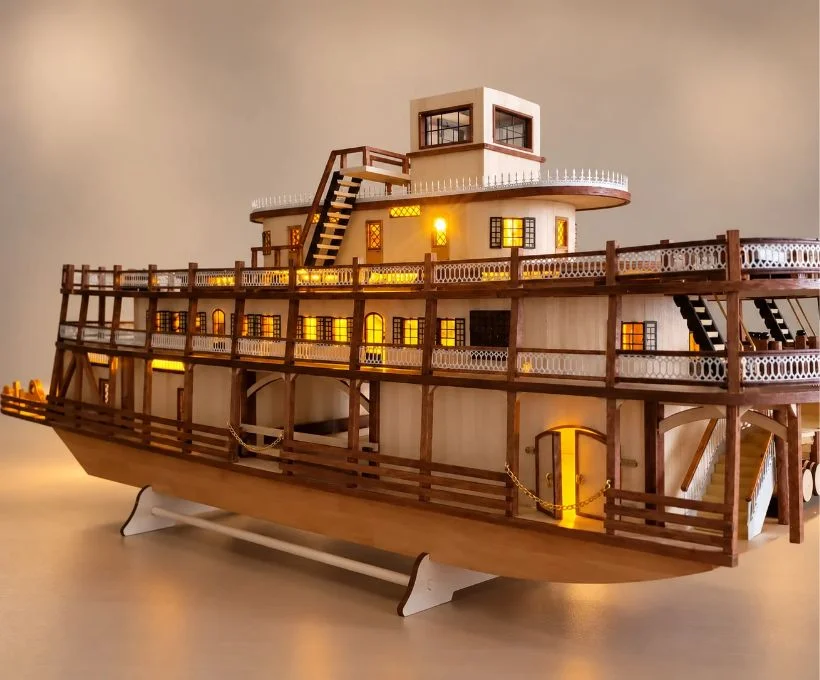

En la siguiente imagen podrás apreciar el resultado de incorporar entre 6 y 8 luces LED conectadas a un mismo circuito. Se trata de una maqueta del barco a vapor Mississippi, elaborada artesanalmente por nuestro equipo, donde la iluminación permite realzar los detalles y aportar mayor realismo a la embarcación.
¿Necesitas iluminación para tu próxima maqueta?
En HobbyMax encontrarás nuestro kit de iluminación LED para maquetas, una alternativa para incorporar pequeños puntos de luz a tus proyectos de modelismo y manualidades. Conoce nuestro kit de iluminación LED para maquetas
Materiales que podrías necesitar en tu próximo proyecto:
- Cable de 2 pins
- Soldadura
- Termo retráctil
- Lampara LED
- Caja Soporte Batería
- Batería 3V
- Soldador Eléctrico
Conoce los productos que tenemos a tu disposición y también los packs convenientes para Iluminación.
Este tutorial está elaborado bajo nuestros conocimientos en la práctica. Espero que te haya servido y puedas comenzar a incorporar luces y más realismo a tus maquetas.
